วิธีเลือกจานกลมไทเทเนียมอุตสาหกรรม: คู่มือผู้ซื้อ

ทำไมจานกลมไทเทเนียมจึงคุ้มค่ากับของพรีเมี่ยม

อัตราส่วนความแข็งแรงต่อน้ำหนักของไทเทเนียมอยู่ที่ประมาณ สองเท่าของสแตนเลส โดยมีน้ำหนักน้อยลงประมาณ 40% ความต้านทานการกัดกร่อนในน้ำทะเล สภาพแวดล้อมที่อุดมด้วยคลอรีน และของเหลวในร่างกายมนุษย์ไม่มีโลหะทั่วไปส่วนใหญ่เทียบได้ สำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูง คุณสมบัติเหล่านี้แสดงให้เห็นถึงราคาระดับพรีเมียมที่ปกติจะทำงาน สูงกว่าสเตนเลส 316L 5–10 เท่า ต่อกิโลกรัม

จานกลมถูกใช้โดยเฉพาะเป็นบ่าวาล์ว ใบพัดปั๊ม ช่องว่างหน้าแปลน ส่วนประกอบตัวแลกเปลี่ยนความร้อน ช่องว่างการปลูกถ่ายศัลยกรรม และอุปกรณ์กั้นการบินและอวกาศ รูปทรงเรขาคณิต ทั้งแบบแบน ทรงกลม และสมมาตร ทำให้เป็นจุดเริ่มต้นที่หลากหลายสำหรับการตัดเฉือน CNC

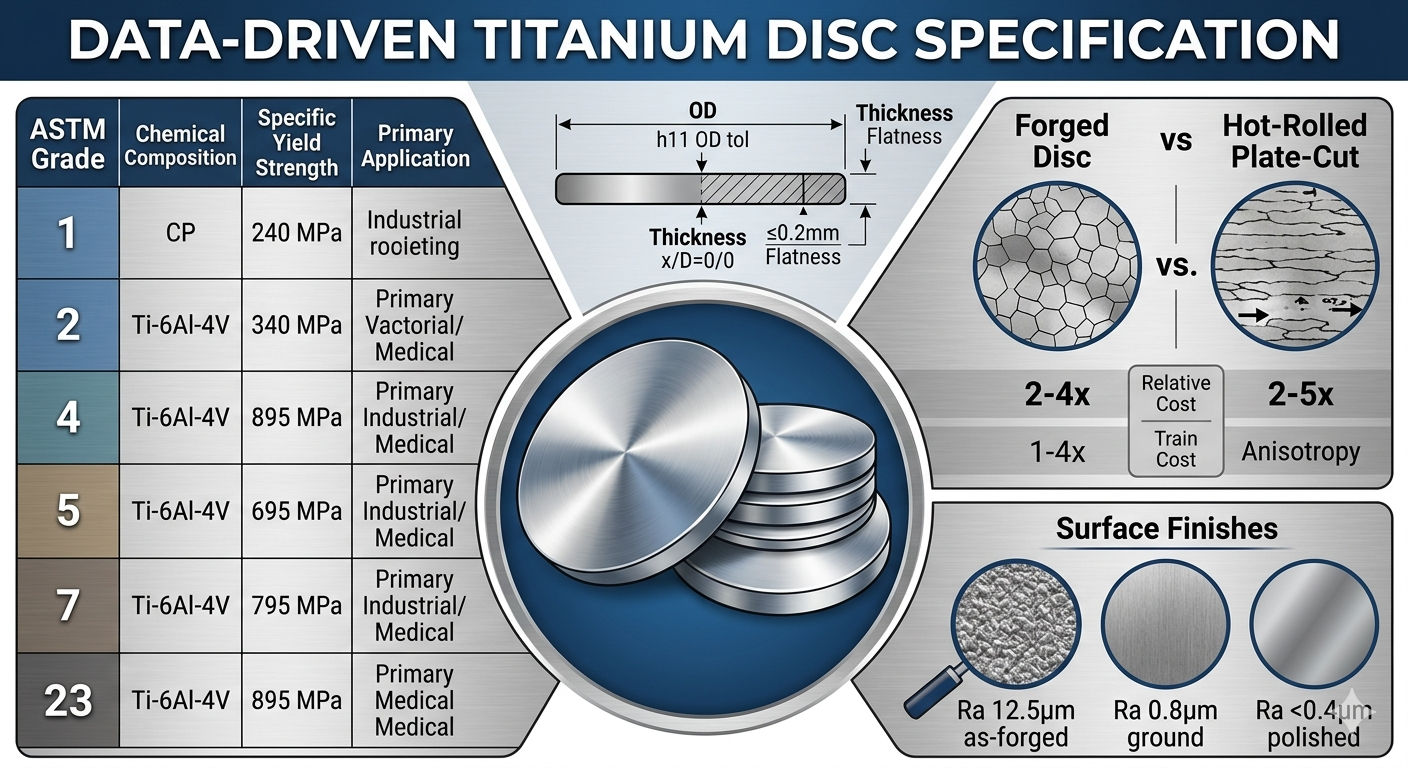

ทำความเข้าใจกับเกรดไทเทเนียม: การตัดสินใจที่สำคัญที่สุด

ไทเทเนียมไม่ใช่วัสดุชนิดเดียว มีเกรดที่กำหนดโดย ASTM มากกว่า 30 เกรด แต่ผู้ซื้อในภาคอุตสาหกรรมส่วนใหญ่มีเกรดให้เลือกเพียง 6 เกรดเท่านั้น การเลือกเกรดผิดถือเป็นความผิดพลาดที่แพงที่สุดที่คุณสามารถทำได้

ระดับ 2 เป็นค่าเริ่มต้นสำหรับผู้ซื้อภาคอุตสาหกรรมส่วนใหญ่ เพราะมันสมดุลระหว่างความต้านทานการกัดกร่อน ความสามารถในการแปรรูป และความพร้อมใช้งาน อัปเกรดเป็นเกรด 5 เฉพาะเมื่อมีความต้องการโหลดเชิงโครงสร้างเท่านั้น เลือกเกรด 7 หรือเกรด 12 เมื่อสภาพแวดล้อมมีกรดรีดิวซ์ที่จะโจมตีเกรด CP มาตรฐาน

ข้อมูลจำเพาะด้านมิติ: สิ่งที่ต้องวัดและตรวจสอบ

จานกลมไทเทเนียมมีสี่มิติหลัก ต้องระบุแต่ละรายการอย่างชัดเจนในใบสั่งซื้อของคุณเพื่อหลีกเลี่ยงชิ้นส่วนที่ไม่ตรงกัน

เส้นผ่านศูนย์กลางภายนอก/O.D. (OD)

แผ่นสต็อกมาตรฐานมีจำหน่ายที่ OD 10 มม. ถึง 1,000 มม แม้ว่าสต็อกคลังสินค้าส่วนใหญ่จะกระจุกระหว่าง 50 มม. ถึง 500 มม. สำหรับ OD ที่สูงกว่า 600 มม. ระยะเวลารอคอยสินค้าตามสั่งแบบกำหนดเองคือ 8–14 สัปดาห์ ระบุระดับความคลาดเคลื่อน: h11 (±0.1–0.4 มม.) สำหรับการใช้งานในอุตสาหกรรมทั่วไป หรือ h8/h9 สำหรับการประกอบชิ้นส่วนที่มีความแม่นยำ

ความหนา

โดยทั่วไปแผ่นดิสก์จะมีตั้งแต่ หนา 1 มม. ถึง 150 มม . ความเรียบที่ต่ำกว่า 3 มม. มีความสำคัญอย่างยิ่ง การบิดเบี้ยวระหว่างการรีดร้อนอาจทำให้เกิดข้อผิดพลาดในการขนานเกิน 0.5 มม. ต่อ 100 มม. ซึ่งเป็นที่ยอมรับไม่ได้สำหรับการใช้งานวาล์วหรือซีล ระบุพิกัดความเผื่อความเรียบ (เช่น ความเบี่ยงเบนของตัวบ่งชี้ทั้งหมด ≤0.2 มม.) บนแผ่นดิสก์ใดๆ ที่บางกว่า 5 มม.

ความหนา-to-Diameter Ratio

อัตราส่วนที่ต่ำกว่า 1:10 (ความหนาน้อยกว่า 10% ของเส้นผ่านศูนย์กลาง) ถือเป็นแผ่นบางและมีแนวโน้มที่จะเกิดการบิดเบี้ยวระหว่างการตัดเฉือนและการบำบัดความร้อน หากใบสมัครของคุณต้องการอัตราส่วนต่ำกว่า 1:15 ให้ขอการอบอ่อนแบบคลายความเครียดซึ่งเป็นส่วนหนึ่งของเงื่อนไขการจัดหา

ความทนทานต่อน้ำหนักและมวล

สำหรับชิ้นส่วนที่หมุนได้ เช่น ใบพัด ค่าเผื่อมวลมีความสำคัญพอๆ กับค่าเผื่อมิติ ระบุส่วนเบี่ยงเบนน้ำหนักสูงสุดของ ±0.5% หากจะใช้แผ่นดิสก์ในชุดประกอบที่หมุนได้อย่างสมดุล จานที่ไม่สมดุลในการใช้งานที่ความเร็วสูงสามารถกระตุ้นให้เกิดความถี่การสั่นสะเทือนที่สร้างความเสียหายให้กับตลับลูกปืนภายในเวลาทำงานหลายพันชั่วโมง

วิธีการผลิต: ฟอร์จ vs. รีด vs. ตัดจากบาร์

วิธีการผลิตแผ่นดิสก์ส่งผลโดยตรงต่อคุณสมบัติทางกลและความสมบูรณ์ภายใน เส้นทางการผลิตสามเส้นทางครองตลาด:

• แผ่นรีดร้อน / ตัดแผ่น: ทางเลือกที่ประหยัดที่สุด แผ่นไทเทเนียมถูกรีดร้อนให้มีความหนา จากนั้นแผ่นเปล่าทรงกลมจะถูกตัดด้วยพลาสมาหรือวอเตอร์เจ็ทเป็น OD โครงสร้างของเกรนเป็นแบบมีทิศทาง (แอนไอโซทรอปิก) ซึ่งสามารถลดอายุการใช้งานความล้าได้ 10–20% เมื่อเทียบกับชิ้นส่วนปลอมแปลงในการวางแนวรับน้ำหนักบางอย่าง
• แผ่นดิสก์ปลอมแปลง: เหล็กแท่งจะถูกกดลงภายใต้น้ำหนักที่หนักจนกลายเป็นรูปร่างจานที่ใกล้สุทธิ สิ่งนี้ช่วยปรับโครงสร้างเกรน ขจัดความพรุน และสร้างคุณสมบัติเชิงกลแบบไอโซโทรปิก การใช้งานด้านการบินและอวกาศและการแพทย์จำเป็นต้องมีการปลอมเกือบทุกครั้ง โดยทั่วไปราคาจะอยู่ที่ 2–4 × แผ่นรีด
• แผ่นตัดจากเหล็กเส้นกลม: แท่งไทเทเนียมทรงกลมถูกหั่นตามความหนาที่ต้องการ โดยยังคงรักษาโครงสร้างเกรนดัดละเอียดของสต็อกแท่งไว้ และเหมาะสำหรับ OD ขนาดเล็ก (ต่ำกว่า 100 มม.) มีราคาแพงต่อกิโลกรัมมากกว่าการตัดแผ่นสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่

สำหรับบริการทางอุตสาหกรรมทั่วไป (หน้าแปลน ตัวเว้นระยะ การใช้โครงสร้างที่ไม่สำคัญ) แผ่นตัดเพลทมีความคุ้มค่า สำหรับชิ้นส่วนที่โหลดแบบวนรอบหรือที่มีความสำคัญต่อความปลอดภัย ให้ระบุการปลอมแปลงเสมอ

ตัวเลือกการตกแต่งพื้นผิวและเวลาที่แต่ละเรื่องมีความสำคัญ

ผิวสำเร็จส่งผลต่อประสิทธิภาพการซีล ความแข็งแรงเมื่อยล้า ความเข้ากันได้ทางชีวภาพ และต้นทุนการตัดเฉือนขั้นปลาย ซัพพลายเออร์เสนอเงื่อนไขมาตรฐานหลายประการ:

• รีดร้อน / ปลอมแปลง (Ra 3.2–12.5 µm): มีระดับโรงสีอยู่ ต้นทุนต่ำสุด. ต้องมีการตัดเฉือนก่อนใช้งานในการใช้งานส่วนใหญ่ เหมาะเป็นสต๊อกวัตถุดิบ
• ดอง / ขจัดตะกรัน (Ra 1.6–6.3 µm): การดองด้วยกรดจะกำจัดตะกรันในโรงสีและฟื้นฟูชั้นออกไซด์แบบพาสซีฟ ทนต่อการกัดกร่อนได้ดีโดยไม่ต้องตัดเฉือน ทั่วไปสำหรับส่วนประกอบในอุตสาหกรรมเคมี
• กราวด์ (Ra 0.4–1.6 µm): พื้นผิวเรียบจำเป็นสำหรับการปิดผนึกพื้นผิว ที่นั่งปะเก็นที่มีความแม่นยำ และการติดตั้งแบบออปติคัล โดยทั่วไปจะเพิ่ม $15–$50/ดิสก์สำหรับ OD ขนาดเล็ก และมากกว่ามากสำหรับ OD ขนาดใหญ่
• ขัดเงา (Ra <0.4 µm): ขัดด้วยไฟฟ้าหรือขัดด้วยกลไก บังคับสำหรับอุปกรณ์ทางการแพทย์แบบฝัง (ตามมาตรฐาน ISO 10993) และพื้นผิวสัมผัสอาหาร/ยาที่ถูกสุขลักษณะ
• อโนไดซ์: ชั้นออกไซด์เคมีไฟฟ้าสำหรับการกำหนดรหัสสี เพิ่มความแข็งของพื้นผิว (~400 HV) หรือปรับปรุงคุณสมบัติไดอิเล็กทริก การอโนไดซ์ Type II เป็นเรื่องปกติในสภาพแวดล้อม MRO ของการบินและอวกาศ

การรับรองวัสดุและข้อกำหนดในการตรวจสอบย้อนกลับ

อย่าซื้อจานไทเทเนียมอุตสาหกรรมโดยไม่มีรายงานการทดสอบวัสดุ (MTR) MTR ที่ถูกต้องตามกฎหมายจะบันทึกองค์ประกอบทางเคมี (ตามมาตรฐาน ASTM B265, AMS 4928 หรือเทียบเท่า), ผลการทดสอบทางกล (ความแข็งแรงของผลผลิต, UTS, การยืดตัว), ความร้อน/หมายเลขล็อต และการรับรองของโรงงาน (โดยทั่วไปคือ ISO 17025 หรือ NADCAP)

สำหรับอุตสาหกรรมที่มีการควบคุมเฉพาะ ต้องใช้ใบรับรองเพิ่มเติม:

• การบินและอวกาศ: AMS 4928 (เกรด 5 บาร์/บิลเล็ต), AMS 4911 (แผ่น/แผ่น), แบบฟอร์ม FAA 8130-3 หรือ EASA Form 1 สำหรับชิ้นส่วนที่สมควรเดินอากาศ
• ทางการแพทย์/การปลูกถ่าย: ASTM F67 (CP ไทเทเนียม), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, การทดสอบความเข้ากันได้ทางชีวภาพตามมาตรฐาน ISO 10993
• ภาชนะรับความดัน / ท่อ: ASME Section II, Part B (ASTM B265 สำหรับแถบ/แผ่น/แผ่น), PED 2014/68/EU สำหรับตลาดยุโรป
• นิวเคลียร์: ASTM B265 เกรด 12 หรือ 16 พร้อม NDE เสริม (การตรวจสอบอัลตราโซนิกหรือการถ่ายภาพรังสี) และเอกสารการจัดซื้อ ASME NCA-3800

ขอการตรวจสอบย้อนกลับความร้อนเต็มรูปแบบ ซัพพลายเออร์ที่มีชื่อเสียงสามารถติดตามดิสก์ใดๆ กลับไปยังค่าความร้อนหลอมเดิมที่โรงงานไทเทเนียม ซึ่งมีความสำคัญอย่างยิ่งต่อการวิเคราะห์ความล้มเหลวและการตรวจสอบตามกฎระเบียบ

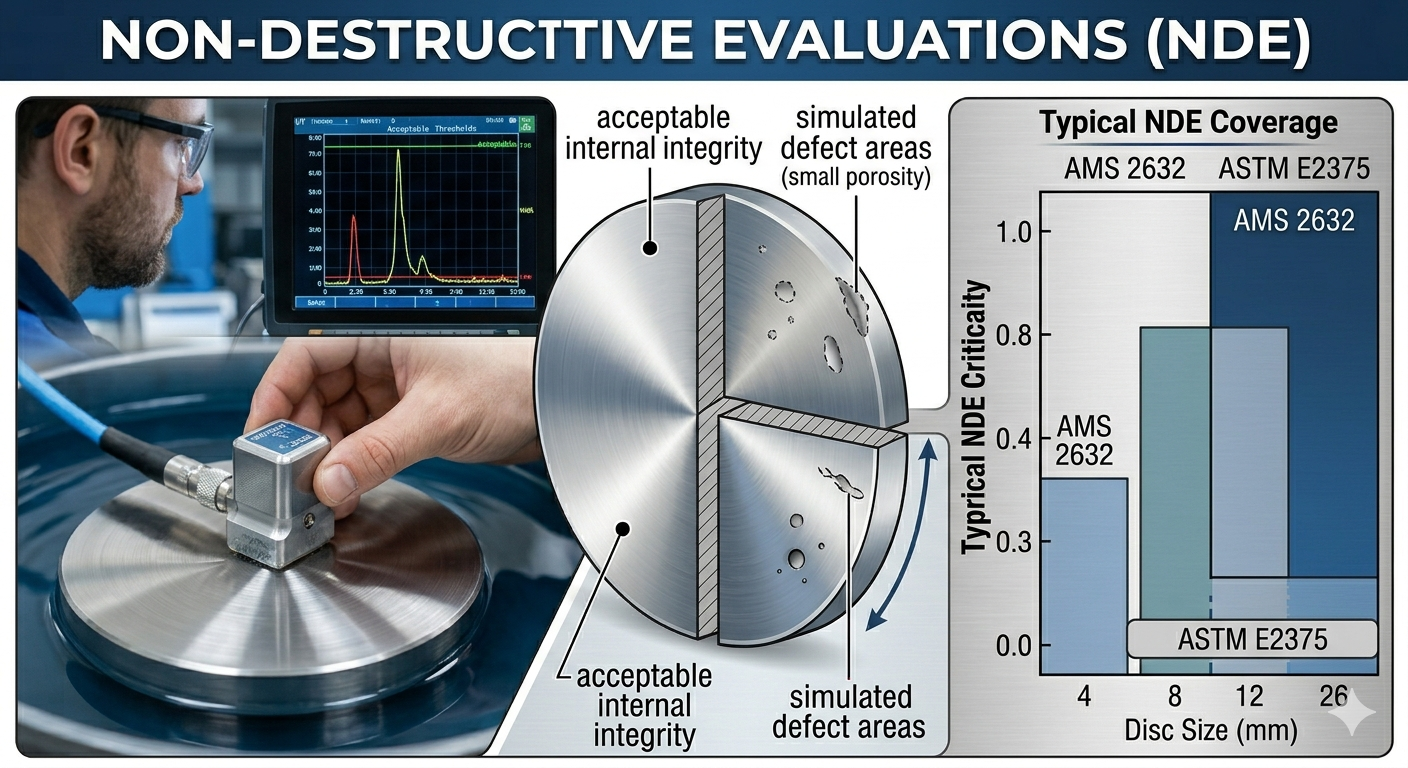

การประเมินแบบไม่ทำลาย: เมื่อใดจึงจำเป็นต้องมี

ข้อบกพร่องภายใน — ความพรุน การเจือปน การเคลือบ — ไม่สามารถตรวจพบได้ด้วยสายตา สำหรับแผ่นดิสก์ที่จะรับน้ำหนักทางโครงสร้างหรือใช้ในส่วนประกอบที่สำคัญ ให้ระบุ NDE ในใบสั่งซื้อของคุณ วิธีการทั่วไปได้แก่:

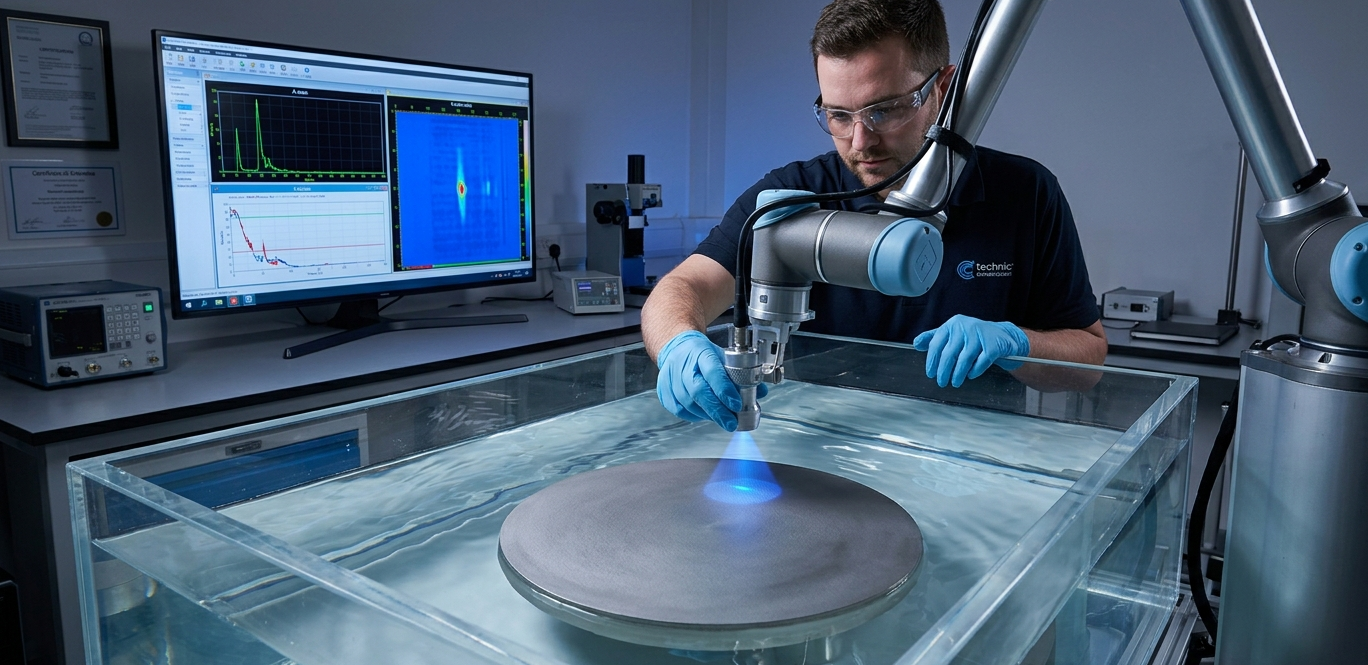

• การทดสอบอัลตราโซนิก (UT): วิธี NDE หลักสำหรับจานไทเทเนียมที่มีความหนามากกว่า 12 มม. ตรวจจับข้อบกพร่องเชิงปริมาตรใต้ผิวดิน ระบุเกณฑ์การยอมรับตาม AMS 2632 หรือ ASTM E2375
• การตรวจสอบสารแทรกซึมของของเหลว (LPI/FPI): ตรวจจับรอยแตกร้าวและความพรุนที่พื้นผิวแตก ต้นทุนต่ำ (~$10–$30 ต่อแผ่นสำหรับขนาดมาตรฐาน) ระบุตาม ASTM E1417 หรือ AMS 2647 สำหรับการบินและอวกาศ
• การทดสอบด้วยรังสี (RT): การถ่ายภาพรังสีเอกซ์หรือรังสีแกมมาสำหรับโครงสร้างภายในที่ซับซ้อน ใช้สำหรับจานหลอมขนาดใหญ่ในการใช้งานนิวเคลียร์และภาชนะรับความดัน

ตามกฎการปฏิบัติ: ต้องใช้ LPI สำหรับแผ่นดิสก์ที่มีความสำคัญต่อความปลอดภัยทั้งหมด และ UT สำหรับแผ่นดิสก์ฟอร์จที่มีความหนามากกว่า 25 มม . สำหรับสต็อกอุตสาหกรรมทั่วไปที่มีปริมาณปานกลาง NDE อาจถูกละเว้นเพื่อควบคุมต้นทุน

กลยุทธ์การจัดหา: มิลล์ไดเร็กท์ กับ Distributor กับ Spot Market

สถานที่ที่คุณซื้อจะส่งผลต่อราคา ระยะเวลาในการผลิต คุณภาพของเอกสาร และความเสี่ยงจากการปลอมแปลง ซึ่งทั้งหมดนี้ถือเป็นข้อกังวลที่สำคัญในห่วงโซ่อุปทานของไทเทเนียม

Mill Direct

การจัดซื้อโดยตรงจากผู้ผลิตหลัก (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) ช่วยให้สามารถตรวจสอบย้อนกลับได้ดีที่สุดและราคาต่อกิโลกรัมต่ำสุดในปริมาณ โดยทั่วไปปริมาณการสั่งซื้อขั้นต่ำจะเริ่มต้นที่ 500–2,000 กก โดยมีระยะเวลารอคอย 12-20 สัปดาห์สำหรับมิติข้อมูลที่กำหนดเอง เหมาะสำหรับโปรแกรมระยะยาวที่มีปริมาณมาก

ผู้จัดจำหน่ายที่ผ่านการรับรอง

ผู้จัดจำหน่ายที่ได้รับการรับรอง AS9120B หรือ ISO 9001 มีสต็อกแบบตัดตามขนาดพร้อมความสามารถในการตรวจสอบย้อนกลับ MTR เต็มรูปแบบ โดยทั่วไปจะมีระยะเวลารอคอยสินค้า 1–3 สัปดาห์ สำหรับเกรดและขนาดมาตรฐาน ราคาพรีเมียมเหนือโรงงานโดยตรงคือ 15–40% แต่ปริมาณการสั่งซื้อขั้นต่ำนั้นต่ำกว่ามาก (บางครั้งอาจเพียงชิ้นเดียว) นี่เป็นช่องทางที่ถูกต้องสำหรับผู้ซื้อภาคอุตสาหกรรมส่วนใหญ่

ตลาดสปอต / ตลาดออนไลน์

ตลาดออนไลน์และสปอตเทรดเดอร์สามารถเสนอราคาที่น่าดึงดูดใจได้ แต่มีความเสี่ยงสูงต่อการปลอมแปลงและเกรดที่ผิด การสอบสวนของ FAA ในปี 2019 พบว่าชิ้นส่วนไทเทเนียมที่มี MTR ปลอมในห่วงโซ่อุปทานด้านการบินและอวกาศ ซึ่งเป็นปัญหาที่ยังคงมีอยู่ทั่วทั้งอุตสาหกรรม อย่าซื้อจานไทเทเนียมที่มีความสำคัญด้านความปลอดภัยจากซัพพลายเออร์เฉพาะจุดที่ไม่ผ่านการตรวจสอบโดยไม่มีการตรวจสอบทางเคมีโดยอิสระ (การวิเคราะห์ XRF หรือ OES)

การเปรียบเทียบราคาและตัวขับเคลื่อนต้นทุน

ราคาไทเทเนียมมีความผันผวนและเชื่อมโยงกับราคาฟองน้ำดิบ ต้นทุนพลังงาน และวงจรอุปสงค์ด้านการบินและอวกาศ อย่างไรก็ตาม ช่วงราคาของผู้จัดจำหน่ายโดยประมาณสำหรับแผ่นสต็อก (ตามข้อมูลตลาดล่าสุด) ถือเป็นเกณฑ์มาตรฐานที่มีประโยชน์:

ตัวขับเคลื่อนต้นทุนที่ใหญ่ที่สุดนอกเหนือจากวัตถุดิบ ได้แก่ ข้อกำหนด NDE (10–25%) ค่าเผื่อที่ยอมรับได้ (15–40%) การเจียรพื้นผิว ($15–$100 ต่อแผ่น) และเอกสารประกอบการรับรอง (50–$200 ต่อคำสั่งซื้อสำหรับเอกสาร NADCAP/AS9100)

รายการตรวจสอบที่เป็นประโยชน์ก่อนที่คุณจะสั่งซื้อ

ใช้รายการตรวจสอบนี้เพื่อตรวจสอบว่าข้อกำหนดการซื้อของคุณเสร็จสมบูรณ์ก่อนที่จะส่งคำขอใบเสนอราคา (RFQ):

1. เกรดโลหะผสมที่ระบุ (เช่น เกรด 2 ต่อ ASTM B265 หรือ Ti-6Al-4V ต่อ AMS 4928)
2. เส้นผ่านศูนย์กลางภายนอกตามระดับความคลาดเคลื่อนที่ระบุไว้ (เช่น 150 มม. ±0.2 มม.)
3. ความหนา with flatness tolerance if below 10 mm
4. ระบุเส้นทางการผลิต (ฟอร์จ / รีด / บาร์ตัด)
5. ระบุเงื่อนไขการจัดหา (อบอ่อน STA เมื่อรีด)
6. ข้อกำหนดการตกแต่งพื้นผิว (แบบดอง, บดเป็น Ra 0.8 µm, ขัดเงา, อโนไดซ์)
7. ข้อกำหนด NDE ที่ระบุไว้ (LPI ต่อ ASTM E1417, UT ต่อ AMS 2632 หรือไม่มีเลย)
8. เอกสารการรับรองและตรวจสอบย้อนกลับที่ร้องขอ (MTR, C of C, หมายเลขความร้อน)
9. ปริมาณและกำหนดการส่งมอบแบบเซ
10. ข้อกำหนดด้านบรรจุภัณฑ์ (ห่อแยกกัน มีแผ่นกั้นความชื้น ไม่มีการวางซ้อนกันโดยตรง)

RFQ ฉบับสมบูรณ์ซึ่งครอบคลุมทั้ง 10 ประเด็นจะเสนอราคาแบบ Apple-to-Apple ที่เทียบเคียงได้จากซัพพลายเออร์หลายราย และลดความเสี่ยงในการรับชิ้นส่วนที่ไม่ผ่านการตรวจสอบขาเข้าได้อย่างมาก
